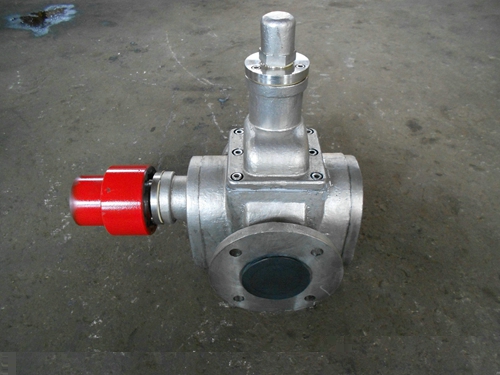

一台完整的熔体输送齿轮泵主要由电动机、减速箱、万向联轴器和泵头4部分组成。齿轮泵的泵头的结构(详见图1),它由泵壳、前后盖板、主从动齿轮轴、滑动轴承和轴封等构成。
1、泵壳为整体铸造而成,壳外设计有加热保温夹套,采用道生热媒加热保温,夹套的操作压力为0.6 MPa,大操作温度为350℃;与聚醋熔体接触的材质为高合金防锈铸钢;泵壳的前后盖板为不带保温夹套的平端盖,通过高强度螺栓与泵体连接在一起。
2、齿轮轴由一根长的驱动轴和一根短的从动轴组成,齿轮套和轴是一体的;齿轮为渐开线型国柱直齿轮;齿数为14;齿轮轴的材质为高合金工具钢。
3、滑动轴承
长短轴的两端各有一个整体式的滑动轴承,轴承的润滑是利用所输送的熔体自身进行润滑:在每一个轴承的内径表面开有一定宽度和深度的2条纵向沟相和一条约三分之一周的环向沟槽,其中一条纵向沟槽和三分之一周的环向沟槽位于泵出口侧,并通过一D8 mm的通孔与出口侧的高压熔体相通;另一条纵向沟槽位于泵的进口侧,并通过一D6 mm的通孔与进口侧的低压熔体相通。这样,从理论上分析,每个轴承运转时都能形成润滑通道,并通过出口和进口侧的熔体压差将熔体导入轴颈间隙,从而建立承载润滑膜,防止发生干磨使轴承和轴颈咬死。4个轴承组装时有严格的配对要求,禁止互换。轴承的材质为高合金工具钢。
4、轴封目前采用的是填料密封,由于近几年来反螺纹密封在熔体输送齿轮泵方面的大量使用,经实践证明,不仅可靠,而且可大大延长轴封的使用寿命,所以,将填料密封改造成反螺纹密封已在计划之中。
